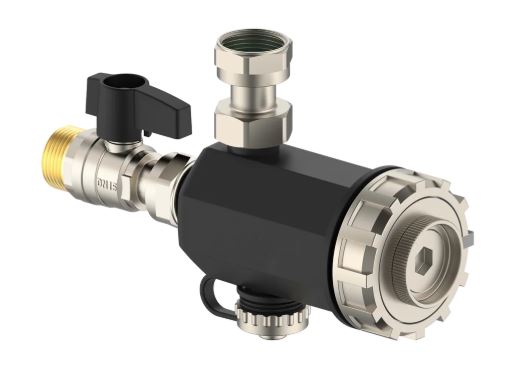

Filtr magnetyczny separator IBO 3/4" IBF-05

Kod producenta: KAT00574

Filtry magnetyczne służą do przechwytywania drobnych cząstek żelaza niesionych przez medium w instalacji. Dzięki temu podczas przepływu nie szlifują one elementów instalacji i nie odkładają się w jej zakamarkach, blokując zawory, siłowniki czy zawężając średnicę przepływu.

Podwójna funkcja zatrzymywania zanieczyszczeń ferromagnetycznych i niemagnetycznych skutecznie chroni urządzenia grzewcze, pompy obiegowe, wymienniki, czy termostatyczne zawory grzejnikowe. Stosowanie separatorów magnetycznych marki IBO chroni i wydłuża żywotność urządzeń grzewczych.

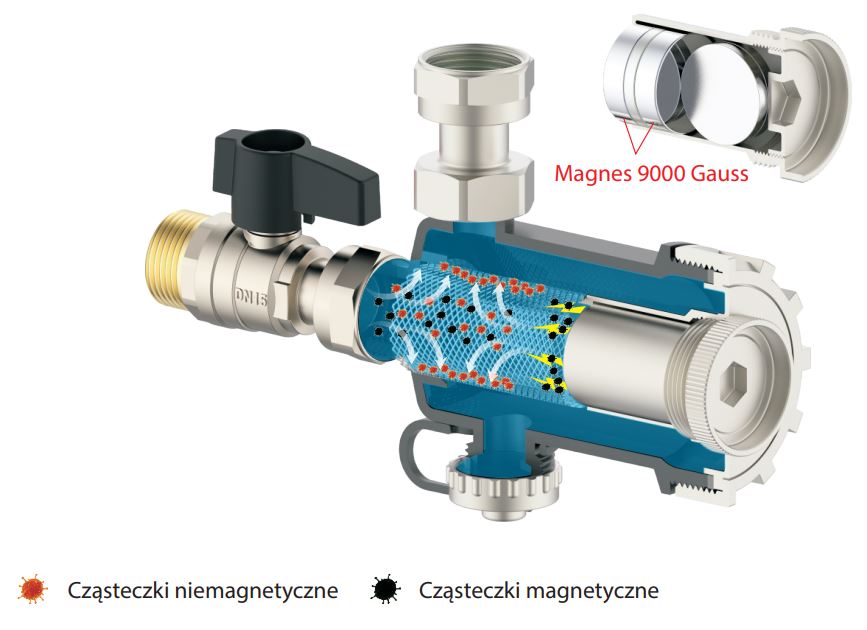

Zasada działania:

Filtry magnetyczne posiadają podwójną funkcję zatrzymywania zanieczyszczeń, zarówno tych ferromagnetycznych, jak i niemagnetycznych, dzięki zastosowaniu podwójnej filtracji.

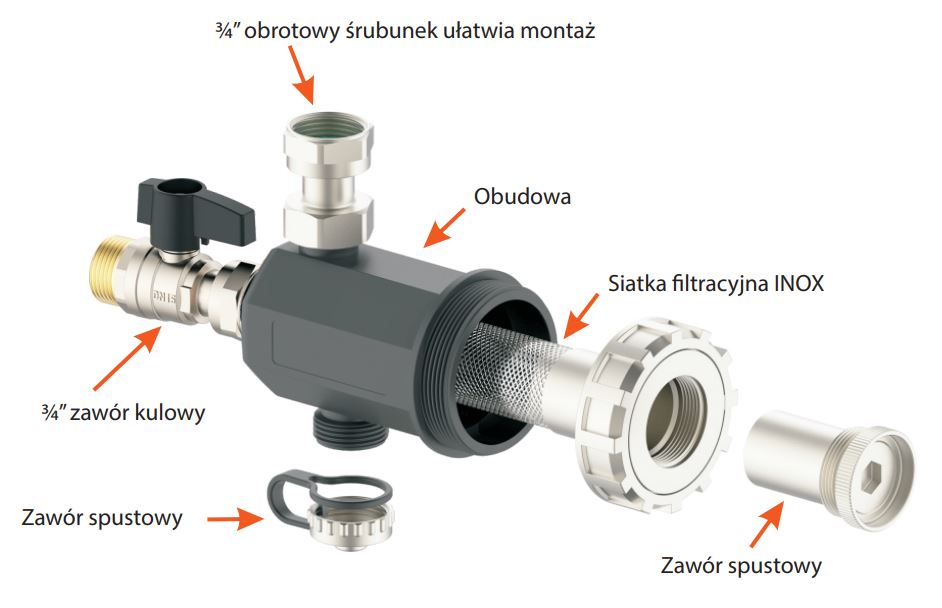

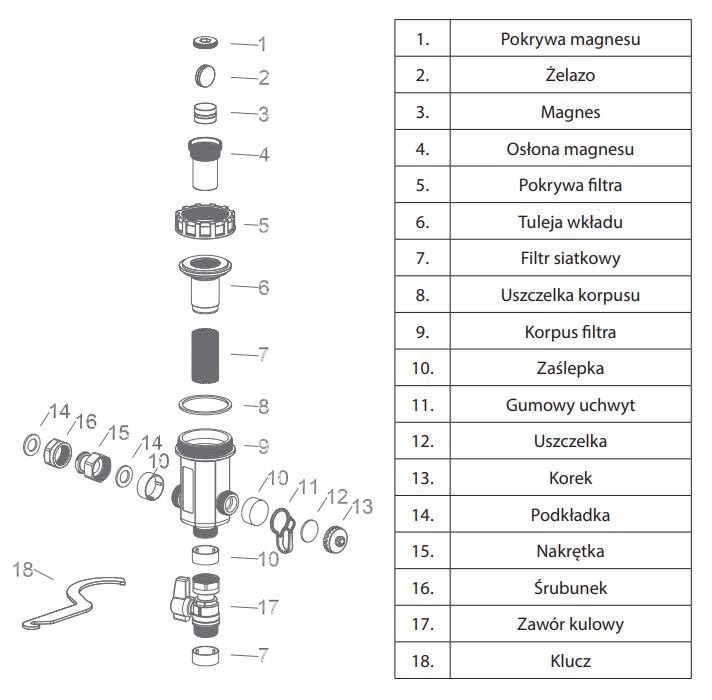

Ciecz płynąca w układzie musi przepłynąć przez filtr, aby zamknąć obieg. Osady, przepływając przez filtr, dzięki specjalnej konstrukcji zatrzymywane są na dwóch podzespołach filtrujących. Pierwszy element pozwalający na odfiltrowanie zanieczyszczeń ferromagnetycznych (odseparowanie magnetytu), to zamontowany na zewnątrz korpusu magnes o sile 9000 Gauss. Następny element pozwalający na odseparowanie zanieczyszczeń stałych niemagnetycznych to wkład w postaci sitaki filtracyjnej, wykonanej ze stali nierdzewnej.

Komora filtracyjna posiada większą średnicę niż króćce, co pozwala na miejscowe spowolnienie prędkości przepływu cieczy wewnątrz filtra, a tym samym spowolnienie zanieczyszczeń znajdujących się w cieczy. Dzięki takiej konstrukcji magnes ma możliwość przyciągania do siebie większości zanieczyszczeń ferromagnetycznych, z kolei większe cząsteczki, zarówno ferromagnetyczne, jak i niemagnetyczne, zostają zatrzymane przez wkład filtracyjny. Następnie zgromadzone zanieczyszczenia mogą zostać usunięte poprzez zawór spustowy.

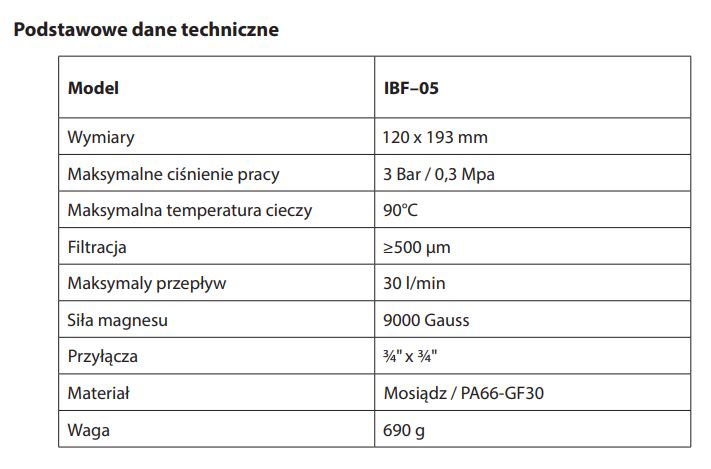

Dane techniczne:

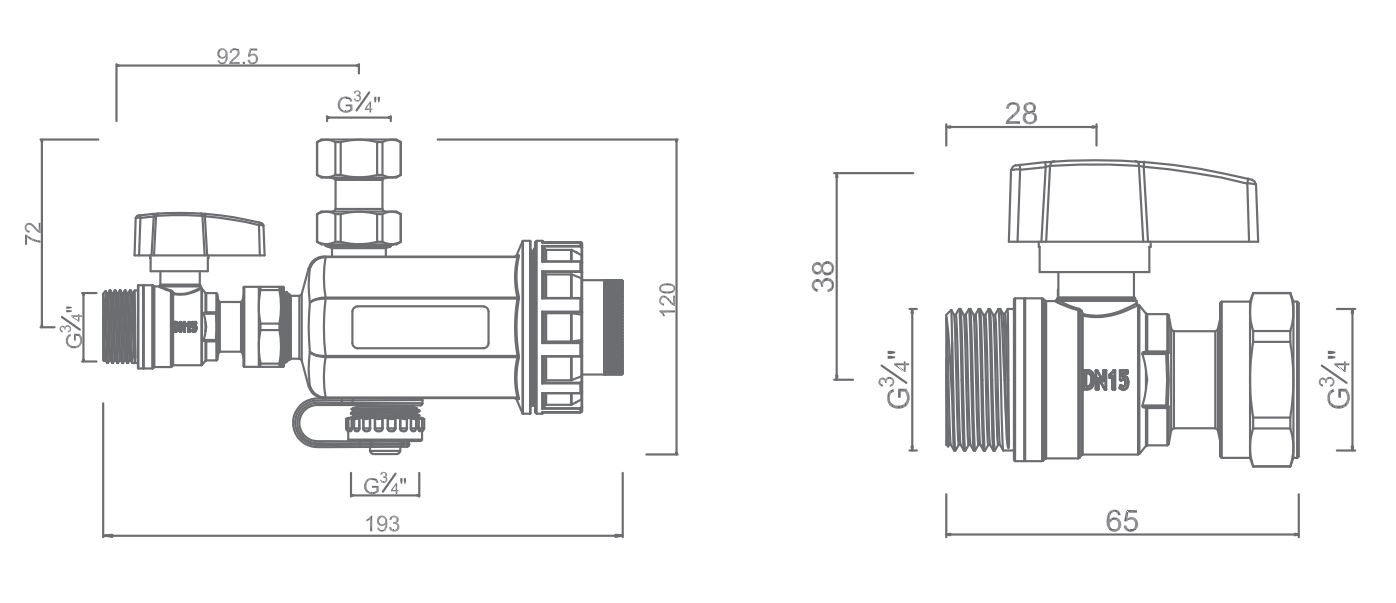

• Wymiary: 129 x 228 mm,
• Maksymalne ciśnienie pracy: 3 bar / 0,3 MPa,
• Maksymalna temperatura cieczy: 90°C,
• Wydajność: 30 l/min,
• Filtracja: ≥ 500 μm,
• Maksymalny przepływ: 30 l/min.,
• Siła magnesu: 9000 Gauss,
• Przyłącza: ¾ x ¾",
• Waga produktu: 0.5 kg,
• Materiał: ABS/Mosiądz/Stal nierdzewna

Montaż:

Filtry magnetyczne IBF–05 mogą być montowane w układach zarówno poziomych jak i pionowych, dzięki korpusowi regulowanemu w zakresie 360°, ułatwiającemu instalację w różnych miejscach. Filtr można montować w pozycji pionowej lub poziomej.

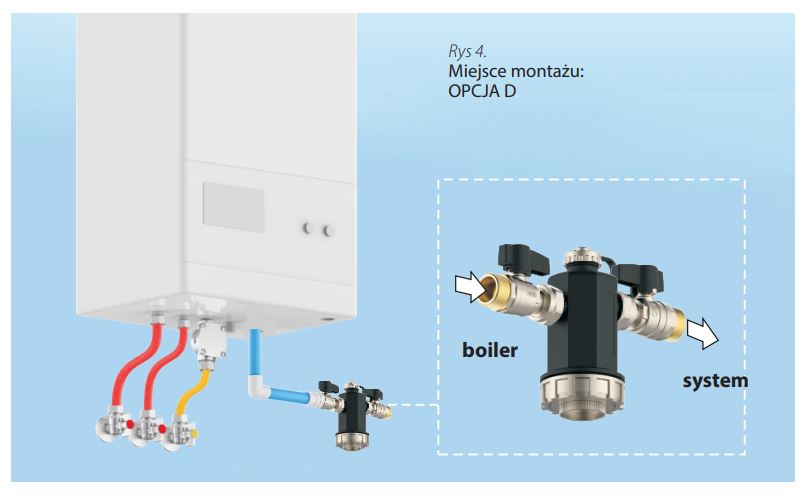

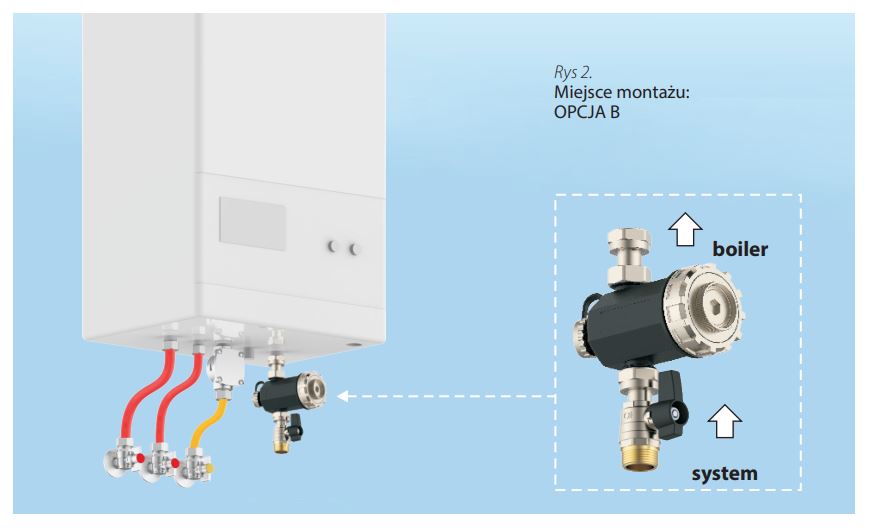

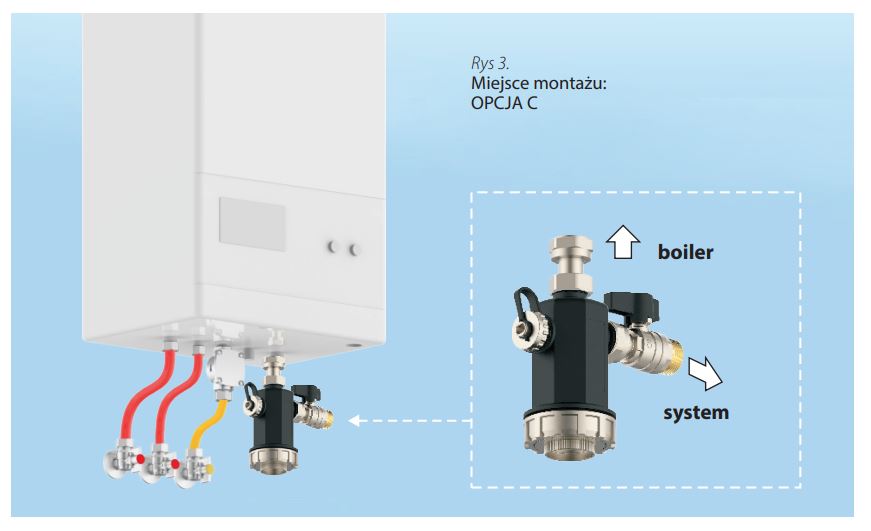

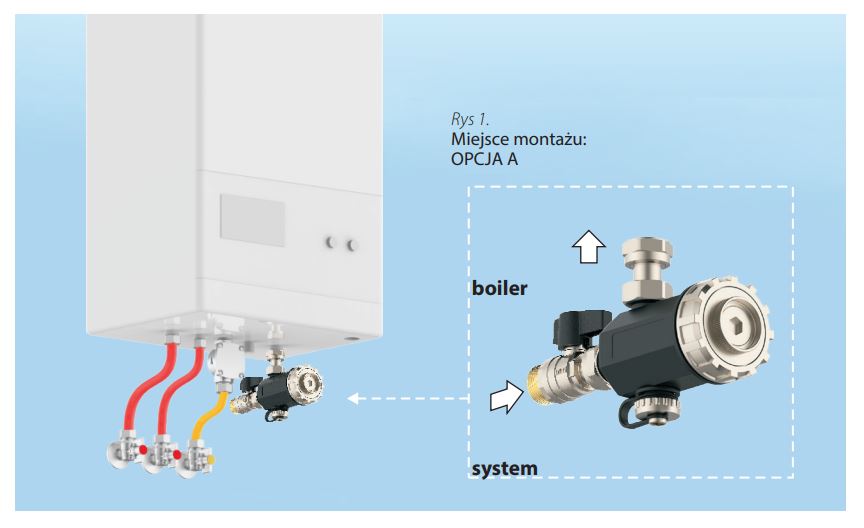

Wszystkie filtry magnetyczne powinny być zainstalowane na powrocie instalacji grzewczej za ostatnim grzejnikiem, a przed wejściem do kotła, zabezpieczając go przed zanieczyszczeniami, szczególnie w fazie rozgrzewania. Ważne jest, aby zapewnić odpowiednią przestrzeń konserwacyjną podczas określania miejsca instalacji. Montować zgodnie ze strzałkami przepływu umieszczonymi na korpusie filtra.

Separatory mogą być montowane na przewodach poziomych, pionowych, jak również w pozycji kątowej. W celu ułatwienia czynności konserwacyjnych zalecany jest montaż dodatkowego zaworu odcinającego, również na przewodzie od separatora do źródła ciepła.
