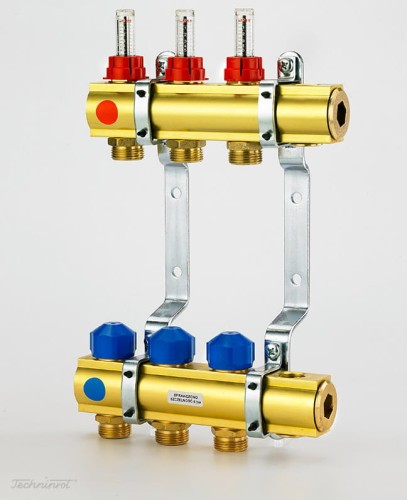

Rozdzielacz do podłogówki 1" mosiężny, 2 sekcje

Dostępność: tak
Wysyłka w: 48 h
Cena: 254,86 zł 254.86
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: TECHNIPROT
Kod produktu: A080

Opis

Rozdzielacz do OP 1″ z rury profilowej mosiężnej w gat. M058 – ze wskaźnikami przepływu i sekcją odpowietrzeniowo-spustową

2 sekcje


Wykonanie:

  • 2 belki wybłyszczane wykonane z rury mosiężnej  profilowej z wkręconymi łącznikami (posiadającymi gwint Gz ¾” i gniazdo wewnętrzne Ø 18,0 + 0,1) na odejściach do podłączenia obwodów grzewczych. Belki posiadają dodatkową sekcję z otworami Gw ½” pod odpowietrzniki i zawory spustowe,
  • belka zasilająca z wkręconymi wskaźnikami przepływu o zakresie regulacyjnym 0÷5 l/min,
  • belka powrotna z wkręconymi zaworami powrotnymi z gwintem M 30×1,5, przystosowanymi do współpracy z siłownikami,
  • rozstaw odejść 50 mm,
  • przyłącza Gw 1″,
  • 2 korki wkrętne Gz 1″,
  • 2 korki wkrętne Gz ½” w otworach pod zawory spustowe,
  • 2 wsporniki ocynkowane + obejmy z wkładkami tłumiącymi,
  • opakowanie kartonowe



Podstawowe dane techniczne:

Temperatura pracy: < 60oC,

W innych zastosowaniach: do 90oC,

Ciśnienie: 0,8 MPa (8 bar),

Strumień czynnika grzejnego dla w*=0,3 m/s: 0,67 m3/h,

Moc** cieplna zasilanych obwodów ogrzewania podłogowego dla delta T = 10K: < 7,7 kW

Strumień czynnika grzejnego dla w*=0,4 m/s: 0,90 m3/h,

Wysokość rozdzielacza: 33,5 cm



w*-liniowa szybkość przepływu czynnika grzejnego w belce rozdzielacza

moc**-cieplna dla przypadku gdy czynnikiem grzejnym jest woda o temperaturze 50°C


Jeżeli instalacja ogrzewania podłogowego ma parametry pracy na zasilaniu 50°C, a na powrocie 40°C, to przepływ 1 l/min czynnika grzejnego dostarcza do pętli grzewczej ok. 688W mocy cieplnej, dla Q= 10,3 kW suma przepływów przez pętle grzewcze przyłączone do rozdzielacza wynosi ~15 l/min.
