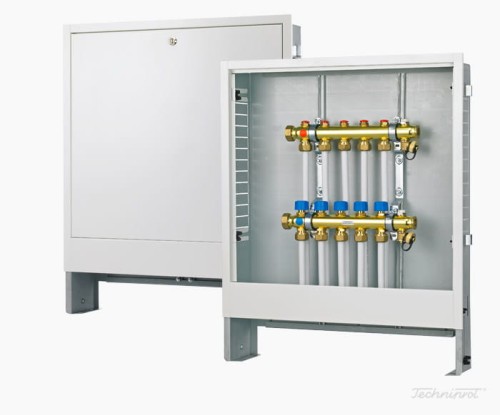

Szafka do rozdzielacza podtynkowa TECHNIPROT SWP-4, 79x70
Opis
Szafka podtynkowa typ SWP-4 (11 - 12 sekcji)
Wymiary (B x Hmin x Gmin): 790 x 700 x 120
Wykonanie:
- regulowana wysokość w zakresie 700 - 800 mm,
- regulowana głębokość w zakresie 120 - 170 mm,
- odejmowane lakierowane drzwiczki z ramką na okres montażu instalacji, tynkowania i malowania ścian,
- zamek z przecięciem lub typu "YALE",
- całość z blachy stalowej ocynkowanej, drzwiczki i ramka standardowo lakierowane lakierem proszkowym w kolorze białym (RAL 9010),
- kpl. prowadnic i śrub do zamontowania rozdzielacza.
Konstrukcja szafek
Szafki wnękowe – podtynkowe typ SWP z lakierowanym przodem, tj. ramką z drzwiczkami produkowane są z blachy stalowej ocynkowanej elektrolitycznie. W obudowie każdej szafki w tylnej części (plecy) umocowane są długie ruchome prowadnice z wkrętami, podkładkami i nakrętkami. Służą one do zamontowania w szafce rozdzielacza do CO lub OP. Dzięki tym prowadnicom rozdzielacz można swobodnie przesuwać w kierunku góra - dół lub lewo - prawo, w zależności od tego, z której strony znajduje się zasilanie w czynnik grzewczy (wodę).
Do ustawionej wstępnie szafki SWP lub SWPg we wnęce lub ściance możemy w zasadzie podchodzić z pętlami grzewczymi rozdzielacza. Jednak uprzednio dokonujemy regulacji wysokości tejże szafki przy pomocy odpowiednich nóżek. Regulacja jest możliwa w zakresie 100 mm. Po uzyskaniu właściwego położenia szafki przykręcamy nóżki mocno do obudowy za pomocą wkrętów M6 z nakrętkami motylkowymi. Teraz pozostaje już tylko przymocować nóżki do podłoża śrubami z kołkami rozporowymi.
W przypadku głębszej wnęki i dużej ilości pętli grzewczych można dodatkowo przykręcić szafkę do muru za pomocą wkrętów z odpowiednimi kołkami poprzez „plecy” obudowy uzyskując przez to większą stabilność. Trzeba pamiętać, że na czas montażu szafki z rozdzielaczem we wnęce demontujemy ramkę lakierowaną i drzwiczki, żeby nie doszło do ich uszkodzenia lub zabrudzenia. Po zamocowaniu pętli grzewczych do rozdzielacza znajdującego się w szafce dokonujemy zamocowania uprzednio odłożonej ramki z drzwiczkami pamiętając, że dzięki swojej konstrukcji mamy możliwość regulacji ramki z drzwiczkami w zakresie 50 mm w stosunku do głębokości wnęki.
Materiały
Blachy stalowe ocynkowane elektrolitycznie stanowiące podstawowy surowiec do produkcji szafek typu SWP, SWPg, SWPu, SW, SWg i SWN pochodzą z dwóch źródeł. Są to Huta ARCELOR MITTAL Poland dawniej im. T.Sendzimira w Krakowie i FINCO-STAL – importer blachy z Luksemburga. Każda partia materiału jest atestowana i posiada pierwszy gatunek jakości. Ponadto jest odpowiednio konserwowana, co zabezpiecza przed szkodliwymi działaniami atmosfery.
PRODUKT POLSKI !!!!
