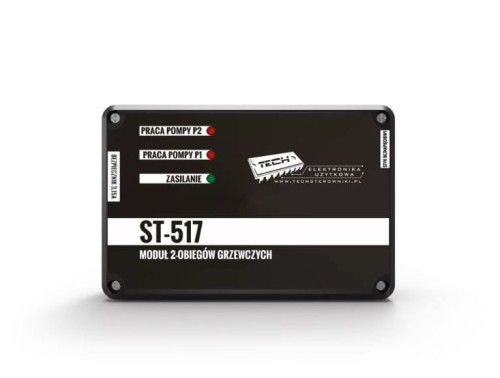

TECH Sterownik 2 obiegi grzewcze ST-517

Integrator obiegów grzewczych ST-517 to sterownik do instalacji, który jest przystosowany do obsługi dwóch obiegów grzewczych. Umożliwia połączenie 2 pomp CO w celu optymalizacji pracy systemu grzewczego.

Zasada działania:

Moduł może obsługiwać dwie pompy obiegowe. Po otrzymaniu sygnału z regulatora pokojowego o niedogrzaniu pomieszczenia moduł załącza odpowiednią pompę. W sytuacji, gdy którykolwiek z obiegów zgłasza niedogrzania moduł załącza styk beznapięciowy.

Integrator obiegów grzewczych w systemie podłogowym:

Gdy sterownik na 2 pompy CO ma obsługiwać instalację podłogową, należy zastosować dodatkowy czujnik bimetaliczny (umiejscowiony na rurze zasilania jak najbliżej kotła) – termik. W razie przekroczenia temperatury alarmowej termik odłączy pompę – nie dopuści do przegrzania delikatnej instalacji podłogowej. W przypadku stosowania modułu ST-517 do zwykłej instalacji można termik zastąpić zworą – łączymy zaciski wejściowe termika.

Sterownik 2 pomp CO– zasady bezpieczeństwa:

Integrator pomp CO to urządzenie, które umożliwia połączenie dwóch pomp na jednym sterowniku, zwiększyć wydajność instalacji i przyczynić się do redukcji kosztów ogrzewania. Warto tylko pamiętać, że urządzenie powinno być montowane wyłącznie przez osobę z odpowiednimi kwalifikacjami. Błędne podłączenie przewodów może spowodować uszkodzenie sterownika.

Funkcje sterownika:

• sterowanie dwiema pompami
• współpraca z dwoma regulatorami pokojowymi
• sterowanie stykiem beznapięciowym

Dane techniczne:

• Zasilanie: 230V/50Hz +/-10% V
• Pobór mocy: 0,1 W
• Temperatura otoczenia: 5÷50˚C
• Obciążenie wyjść pomp obiegowych: 0,5 A
• Wkładka bezpiecznikowa: 3,15 A
