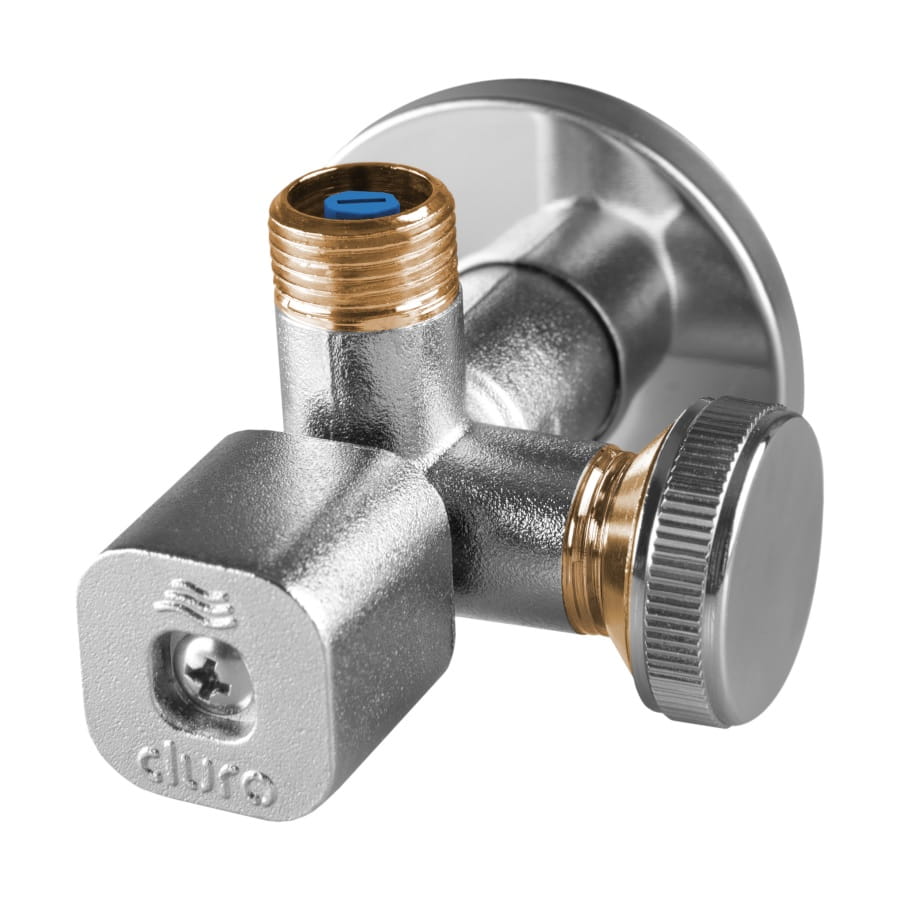

Zawór kątowy antykamienny SOLID Bis 1/2 x 3/4 x 3/8 Duro

Rozmiar 1/2" x 3/4" x 3/8" - dwa wyloty - jeden na umywalkę / zlew, drugi na zmywarkę / pralkę

Zawory kątowe marki Duro SOLID Bis posiadają system zamykania na 1/4 obrotu umożliwiający szybkie otwarcie/zamknięcie zaworu.

Ich szczelność uzyskiwana jest dzięki zastosowaniu potrójnego o-ringu na trzpieniu. Zawory wyposażone są w antykamienny filtr zabezpieczający zasilane urządzenie. Filtr zamontowany jest w króćcu odpływowym zaworu. W przypadku czynności serwisowych dostęp do filtra możliwy jest po odłączeniu przewodu zasilającego od zainstalowanego urządzenia.

W zaworze dwa króćce wylotowe usytuowane są w stosunku do siebie pod kątem 90 stopni i posiadają taką samą średnicę przyłącza, przy czym jeden z króćców posiada przyłączany rozłącznie adapter 3/8”x 3/4” (wyposażony w uszczelkę i zaślepkę). Takie rozwiązanie umożliwia dowolną konfigurację zaworu pod kątem przyłączanych urządzeń oraz ustawienie zaworu jako „prawy” lub „lewy” w zależności od lokalizacji zasilanego urządzenia AGD.

• Maksymalna temperatura pracy: 100˚C
• Maksymalne ciśnienie pracy: 16 bar

Wymiary:

A) 80 mm

B) 45 mm

C) GZ 1/2"

D1) GZ 3/8" - adapter GZ 3/8”x3/4" może być, w zależności od potrzeb, zamontowany na jednym z dwóch wylotów zaworu SOLID BIS

D) GZ 3/8"

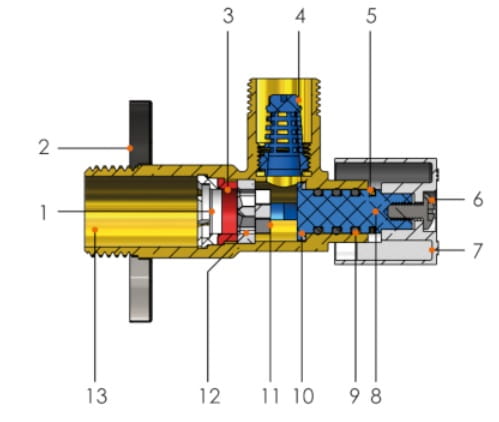

z czego wykonane są poszczególne elementy?

1. Pierścień zabezpieczający ABS
2. Rozeta stal nierdzewna
3. Pierścień dociskowy -  silikon
4. Filtr - ABS
5. Klips zabezpieczający - mosiądz
6. Wkręt - stal nierdzewna
7. Pokrętło - wykończenie śrutowane, chrom
8. Trzpień - ABS
9. Oringi - EPDM
10. Podkładka trzpienia - PTFE
11. Płyta obrotowa wkładki - ceramika
12. Płyta stała wkładki - ceramika
13. Korpus zaworu - mosiądz CW617N
