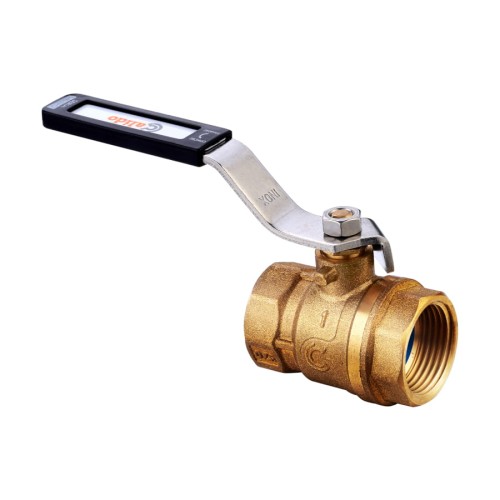

Zawór kulowy antykamienny gw/gw 1" CALIDO S40 PRO

Zawór kulowy DN25 antykamienny (1")

CALIDO seria S40, ciśnienie PN40

SYSTEM BEZPIECZEŃSTWA:

Konstrukcja i montaż trzpienia zapobiegają wypchnięciu go z korpusu na skutek nagłego wzrostu ciśnienia w instalacji.

USZCZELNIENIA:

Szczelność (wewnętrzna kuli i zewnętrzna trzpienia) gwarantowana jest przez uszczelnienia z PTFE.

Dla zwiększenia bezpieczeństwa pracy, trzpienie zaworów wyposażono w podwójne uszczelnienie:

• na górze trzpienia zastosowano tradycyjną dławicę pasywną z możliwością doszczelnienia przy pomocy nakrętki,

• na dole trzpienia zastosowano nowoczesne uszczelnienie dynamiczne, w którym siła doszczelnienia zwiększa się wraz ze wzrostem ciśnienia między kulą a korpusem. 100% zaworów jest pneumatycznie testowanych na szczelność.

PARAMETRY PRACY:

Zakres temperatur: dla cieczy: -20˚C (bez zamarzania) do +150˚C Zakres ciśnień: dla cieczy: do 40 bar

Budowa zaworu:

Korpus zaworu wykonany jest z mosiądzu DZR odpornego na odcynkowanie, co eliminuje konieczność pokrywania go warstwą chromu lub niklu, a kula pokryta jest nanoceramiką (materiał antykamienny).

Wszystkie materiały użyte do produkcji zaworu są dopuszczone do kontaktu z wodą pitną i roztworem glikolu o stężeniu do 40%.

1 Dźwignia stal nierdzewna szczotkowana

2 Nakrętka dźwigni stal nierdzewna

3 Nakrętka dławicy mosiądz CW614N

4 Trzpień mosiądz CW614N

5 Uszczelnienie dławicy teflon PTFE

6 Uszczelnienie trzpienia teflon PTFE

7 Uszczelnienie kuli teflon PTFE

8 Kula mosiądz CW617N nanoceramika

9 Korpus boczny mosiądz DZR piaskowany

10 Korpus mosiądz DZR piaskowany

11 Nakładka dźwigni z okienkiem PE+EVA

12 Etykieta PVC

Wymiary:

Rozmiar: 1"

A - 64 mm, B - 146 mm, C - 81 mm, D - 114 mm

NAPĘD:

Zawory wyposażone są w dźwignie wykonane ze stali nierdzewnej i nakładki z tworzywa. Nakładki posiadają okienko – po wyciągnięciu etykiety istnieje możliwość opisu, np. do którego urządzenia możemy odciąć przepływ danym zaworem. Konstrukcje korpusu i dźwigni umożliwiają w zależności od potrzeb zmianę strony zamontowania dźwigni.
